PAN9420 Module Wi-Fi autonome entièrement intégré

PAN9420 entièrement intégré Wi-Fi intégré de Panasonic spécialement conçu pour les applications hautement intégrées et rentables

Le module Wi-Fi autonome entièrement intégré de Panasonic est un module Wi-Fi intégré 2,4 GHz 802.11 b / g / n avec pile intégrée et API qui minimise le développement du microprogramme et comprend une suite de sécurité complète. Le PAN9420 est spécifiquement conçu pour les applications hautement intégrées et rentables. Le module comprend un boîtier entièrement blindé, des oscillateurs à cristal intégrés et une antenne puce. La série PAN9420 combine un processeur haute performance, une radio sans fil haute sensibilité, un processeur de bande de base, un contrôleur d'accès au support, une unité de cryptage, une ROM de démarrage avec possibilité de patcher, une SRAM interne et une mémoire Flash programmable dans le système. Les modules & rsquo; la mémoire intégrée est disponible pour l'application de stockage de contenu Web tel que des pages HTML ou des données d'image. La prise en charge parallèle du point d'accès et du mode infrastructure permet de configurer facilement les connexions Wi-Fi simultanées du PAN9420 aux périphériques intelligents et aux routeurs de réseau domestique. Le micrologiciel Wi-Fi SoC préprogrammé permet au client (STA), au micro-point d'accès (& mu; AP) et au mode ad hoc (Wi-Fi Direct^{& reg;}) applications. Avec le mode transparent, les données brutes peuvent être envoyées de l'UART à l'interface aérienne vers des appareils intelligents, des serveurs Web ou des applications PC.

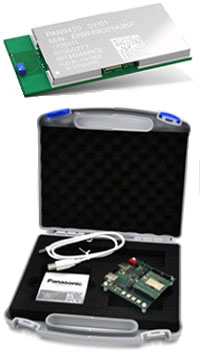

Le kit d'évaluation PAN9420 est disponible avec une carte mère PAN9420 (MB), une carte fille PAN9420-ETU (incluant le module de version PAN9420 FCC) et un câble USB dans un grand boîtier. La carte fille PAN9420-ETU est équipée du PAN9420-MB qui dispose de deux convertisseurs USB vers UART permettant l'accès matériel aux deux interfaces du module UART (interface de commande et interface binaire). Le module de version du PAN9420 FCC est pré-chargé avec un firmware pour les applications IoT et un exemple de contenu web Panasonic. En quelques étapes simples, le kit est prêt à l'emploi.

PAN9420 Diagramme de bloc de module Wi-Fi autonome entièrement intégré
