Le régulateur abaisseur LTC a une tension d'entrée jusqu'à 40 V

L'architecture Silent Switcher minimise les émissions CEM / EMI permettant au LTM8065 de passer le CISPR 22 classe B pour une utilisation dans les applications de traitement du signal sensibles au bruit, y compris les systèmes d'imagerie et RF.

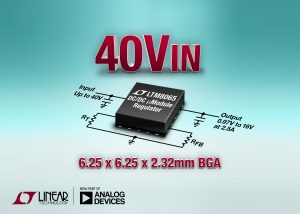

Le petit boîtier BGA de 6,25 mm x 6,25 mm x 2,32 mm du LTM8065 comprend un régulateur de commutation, des interrupteurs de puissance, un inducteur et d'autres composants de support.

Avec seulement deux condensateurs de taille 0805 et deux résistances de taille 0603, la solution du LTM8065 occupe environ 100 mm², soit environ la moitié de la taille des solutions de modules de niveau de puissance équivalentes.
Le LTM8065 peut fournir un courant de sortie continu de 2,5 A (3,5 A) à une charge de 5 V à partir d'une entrée de 12 V à une température ambiante de 85 ℃ sans dissipateur de chaleur ni flux d'air.

La tension de sortie est réglable avec une résistance de 0,97V à 18V. Cette large plage de tension de sortie offre une polyvalence, en utilisant un produit pour générer une tension de bus système commune de 3,3 V, 5 V, 12 V et 15 V.

La fréquence de commutation est réglable par une résistance externe unique ou peut être synchronisée sur une horloge externe de 200kHz à 3MHz. Il permet au client de faire fonctionner l'appareil dans ou hors de la fréquence spécifique.

Le LTM8065 dispose de quatre modes: fonctionnement en mode Burst®, saut d'impulsion
mode, mode impulsion-saut avec modulation à spectre étalé et mode de synchronisation externe. Le courant de repos en mode rafale est de 8 μA, ce qui le rend adapté aux systèmes d'exploitation de la batterie.

La plage de température de fonctionnement du LTM8065 est de -40 ℃ à 125 ℃. Le prix de 1 000 pièces commence à 7,75 $ l'unité.
