Le détecteur de puissance fonctionne entre 9kHz et 7GHz dans les deux directions

ADL5920 détecteur représente un changement aux approches conventionnelles en intégrant un coupleur directionnel basé sur un pont qui intègre la fonction de couplage ou de détection à la fonction de détection et fournit une sortie qui peut commander directement un CAN.

La puissance avant et arrière dans le pont est mesurée à l'aide de deux détecteurs RMS haute portée. Le rapport des niveaux de puissance avant et arrière est également mesuré et fourni en tant que tension de sortie différentielle avec un niveau de mode commun réglable. Les circuits de pont et de détecteur sont couplés en courant continu en interne pour permettre les mesures de fréquence. En appliquant une alimentation négative optionnelle de -2,5 V, des signaux couplés en courant continu référencés à la masse peuvent être appliqués.

"Pour un fonctionnement à large bande ou pour des variantes de fréquence, le détecteur ADL5920 élimine le besoin de choisir un coupleur directionnel différent pour chaque fréquence", a déclaré l'entreprise.

Détecteur de puissance

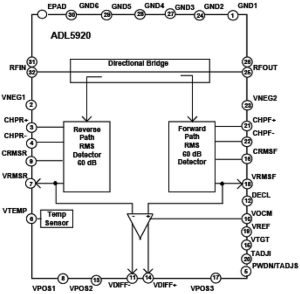

L'ADL5920 est un détecteur de pont bidirectionnel à bande ultra large qui peut mesurer simultanément les niveaux de puissance RMS avant et arrière dans un trajet de signal ainsi que la perte de retour.

Le signal d'entrée maximum sur chacun des ports RF (RFIP et RFOP) est de + 30 dBm avec une capacité de manipulation pour les charges ouvertes et court-circuitées.

Fourni dans un LFCSP à 32 broches, 5 x 5 mm, l'alimentation est de 5V à 150mA (mise hors tension via la broche PWDN) et le fonctionnement est de -40 à + 85 ° C.

La partie échantillonne maintenant, avec la production prévue en décembre, et il y a un comité d'évaluation.

Des applications sont attendues dans les domaines suivants: mesure de la puissance en ligne à large bande et mesure de la perte de retour dans les émetteurs sans fil, les générateurs de signaux, les analyseurs de réseau et les testeurs de communication sans fil.

En un coup d'oeil

• Gamme de fréquences: 9KHz à 7GHz
  Perte d'insertion: 0,9dB@1GHz 1,9dB@6GHz
• Perte de retour d'entrée et de sortie / VSWR: <1 GHz   >15dB (<1:1.4), 1 to 3GHz    15dB (1:1.4), 3 to 6GHz: 13dB (1:1.6)
• OIP3: +70,5 dBm
• Directivité: 23 dB @ 1 GHz 14 dB @ 3GHz 6 dB @ 6 GHz
• Puissance d'entrée maximale: +30 dBm
• Plage de mesure de puissance directe: 50 dB à 1 GHz
• Sorties linéaires en dB pour RMS et perte de retour
