Samtec coupe le profil du connecteur de bord PCI Express Gen 4

Le système de contact est conçu pour minimiser les effets du couplage à large bande, ce qui réduit la diaphonie, ce qui améliore l'intégrité du signal et le contrôle de l'impédance.

Le fournisseur indique que le système de contact est également moins sujet aux dommages lors de la "fermeture à glissière" pendant le désaccouplement.

Le connecteur est conforme à la norme PCI Express Gen 4 et prend en charge un, quatre, huit et seize liens pour différentes exigences de bande passante.

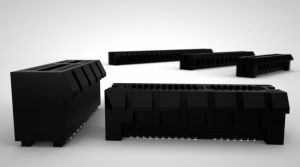

Ce connecteur de carte de bord de pas de 1,00 mm (série PCIE-LP) a un profil de 8 mm, plus petit que le profil standard avec la même lingette de contact de 3,50 mm.

Avec la conformité PCI Express Gen 4, ce connecteur de carte de bord atteint un débit binaire 16Gtransfers / s.

Les cartes d'extension PCI Express standard, les cartes de 1,60 mm d'épaisseur et ces cavaliers (série PCIEC) s'accouplent avec le connecteur de carte de bord à profil bas. La polarisation pour assurer un accouplement correct et des queues de montage en surface sont des options standard; les queues press-fit sont en développement.
